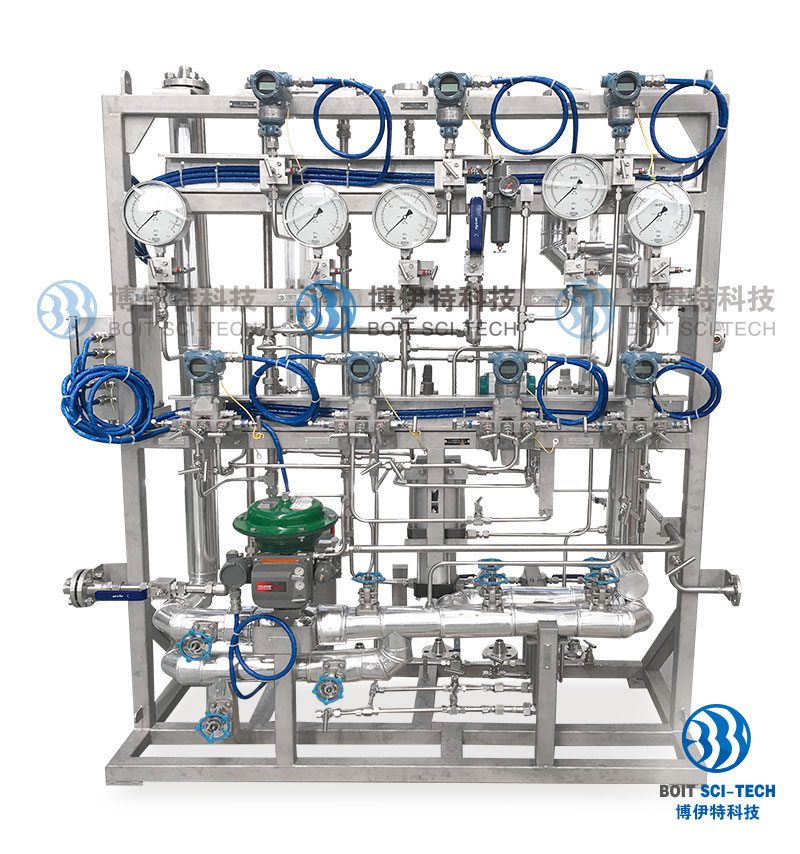

干氣密封控制盤用于監控離心壓縮機內的干氣密封，并可分為三個部分：⑴．主密封供氣系統；⑵．隔離密封供氣系統；⑶．一級密封泄漏系統。

⑴．主密封供氣系統

干氣密封的控制主要控制密封端面間的通過密封氣流的微小間隙。這個微小的間隙依靠不含有比間隙尺寸大的顆粒的氣體維持。控制盤的特性是密封氣體進行過濾過程，以滿足高潔凈度的要求、延長密封壽命、防止在靜環后面積聚污染物。

     壓縮機的每端都裝有串聯干氣密封，以密封壓縮機內的壓力，盡管他們在設計時以壓縮機出口壓力為參考。每端的串聯密封的壓力都被維持在高于連接到密封的工藝氣的壓力。這樣就確保了在密封腔能夠維持一個清潔的環境。只有少量的預期內的泄漏可以通過每端密封的一級密封端面。

⑵．隔離密封供氣系統

隔離密封供氣系統在主密封與軸承腔間形成一氣體屏障，防止軸承油進入密封體?？刂票P上配有該路氮氣的過濾、監控和調節設備。

⑶．一級密封泄漏系統

正常運行時，從一級密封泄漏出的少量氫氣被排入火炬。排入火炬之前，泄漏氣體的壓力用壓力計監視，壓力變送器遠傳監控。

泄漏氣體流經測量孔板檢測流量，用流量變送器現場及遠傳監控流量。最后泄漏氣體經單向閥排入火炬。
